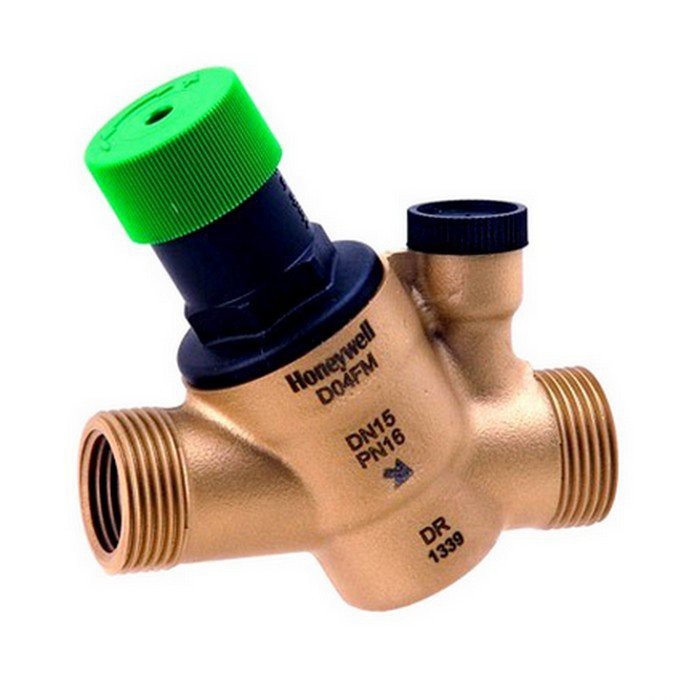

Клапан понижения давления Honeywell D04FM 1/2A

Клапаны понижения давления D04FM (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.

Клапан понижения давления D04FM является наиболее простым и доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Простота конструкции, тем не менее, не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе предусмотрено посадочное гнездо для подключения манометра, при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе.

Клапан D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

Конструкция клапана:

• корпус с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе;
• вкладыш клапана с диафрагмой;
• регулировочная пружина;
• регулировочный маховик.
